Проекционные экраны
- Яшкирева Ольга
- 9 сент. 2015 г.
- 2 мин. чтения
Возможность достичь оптимального качества картинки достигается при правильном выборе проекционного экрана. Правильный выбор экрана поможем сэкономить световой поток проектора, сэкономить пространство, необходимое для его установки, подчеркнет интерьерные решения в помещении. На правильный выбор проекционного экрана влияет множество факторов такие как уровень освещенности помещения, яркость проектора, его расположение и характеристики помещения.
Способ проекции

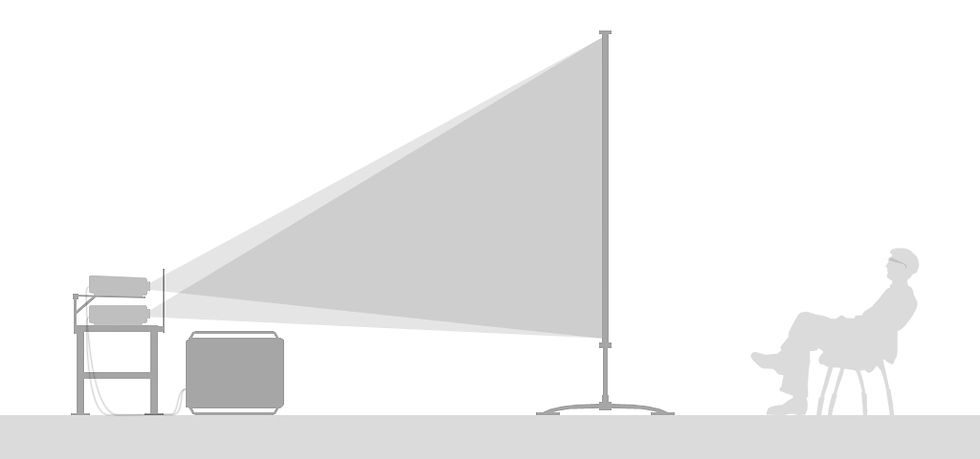

Основным параметром при выборе проекционного экрана можно назвать способ проекции. Существует 2 способа проекции: прямой и обратный.
Экраны прямой проекции осуществляют два преобразования света: отражение от поверхности и рассеяние, значительная часть светового потока поглощается. Прохождение светового потока на практике исключается — используются непрозрачные материалы. Рассеяние, как правило, реализуется напылениями, искривляющими поверхность экрана так, что в каждой точке параллельный пучок отражается в случайном направлении. Чем меньше поглощение и чем больше рассеяние — тем лучше проекционный экран. Например, зеркальные поверхности очень хорошо отражают свет, но практически не рассеивают. Поэтому вместо изображения глаз человека увидит лишь на зеркале яркое световое пятно от проектора.
Отражающие экраны обычно анодируются алюминием (для увеличения контраста при средней внешней освещенности) или имеют белую поверхность с маленькими стеклянными вкраплениями.
Экраны обратной проекции должны пропускать как можно больше светового потока без поглощения или обратного отражения и рассеивать его в пространство, лежащее за экраном. Обычно пропускание света очень высоко: 70-80%. Как правило экраны реализуются за счет нанесения многослойных светопрозрачных пленок на стекло, оргстекло или акриловую поверхность (в т.ч. на существующие витрины). Полу-зеркальные слои предотвращают рассеяние в обратном направлении. Применение слоев с различными материалами позволяют добиться улучшения различных характеристик: повышенную яркость изображения (но с меньшей контрастностью), повышенную контрастность (с чуть меньшей яркостью), высокое качество черного фона (уровень high-end) или почти полную прозрачность пленки.
Проектор находится позади экрана, что позволяет применять различные технологии для обработки изображения и, контролируя путь проходимый светом, корректировать яркость, резкость изображения в зоне видимости.
Формат проецирования Наиболее распространенные форматы: видео формат (4:3), формат HDTV (16:9), широкий формат (16:10), формат Cinemascope (21:9), квадратный формат (1:1). Некоторые производители предоставляют возможность заказа экрана произвольного размера и соотношения сторон.

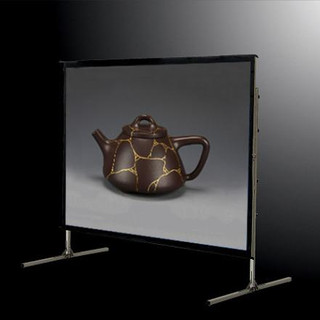

Варианты монтажа Существуют переносной, настенный или потолочный вариант монтажа фронтального проекционного экрана. Экран может быть с электроприводом, с ручным управлением, портативный или натяжной настенный (стационарный).
Форма экрана
По форме экраны различаются на прямые экраны, и искривленные. Искривление экрана, как правило, используется для того, чтобы сконцентрировать отраженный от поверхности световой поток в одной точке для наблюдателя с тем, чтобы повысить эффективность использования проектора.
Материал экрана По типу материала полотна все экраны подразделяются на мягкие и жесткие. Существует мягкое полотно для прямой и обратной проекции. Оно применяется в экранах, сворачиваемых в тубус (с электроприводом и без), а также в экранах на раме. Как правило, применение мягкого полотна оправдано в тех случаях, когда требуется обеспечить быстрое свертывание/развертывание экрана на непродолжительное время. Основным параметром, характеризующим материал полотна, является коэффициент отражения.
При коэффициенте отражения равном единице, экран не осуществляет усиления светоотражения и обеспечивает угол обзора 180º. Увеличение коэффициента позволяет усилить светоотражение, однако вместе с тем сузить угол обзора.
Жесткое полотно, также как и мягкое, бывает со встроенным усилением и без него. Многослойные экраны, содержащие несколько слоев линз Френеля, обеспечивают концентрацию исходящего пучка света в нужном направлении, а также отсечение лучей источников паразитной засветки. Благодаря этому, они обеспечивают более высокое качество изображения по сравнению с простыми однослойными. Во всех случаях фиксированных инсталляций, когда не планируется часто собирать и разбирать (сворачивать/разворачивать) экран предпочтительно использование жесткого полотна.
